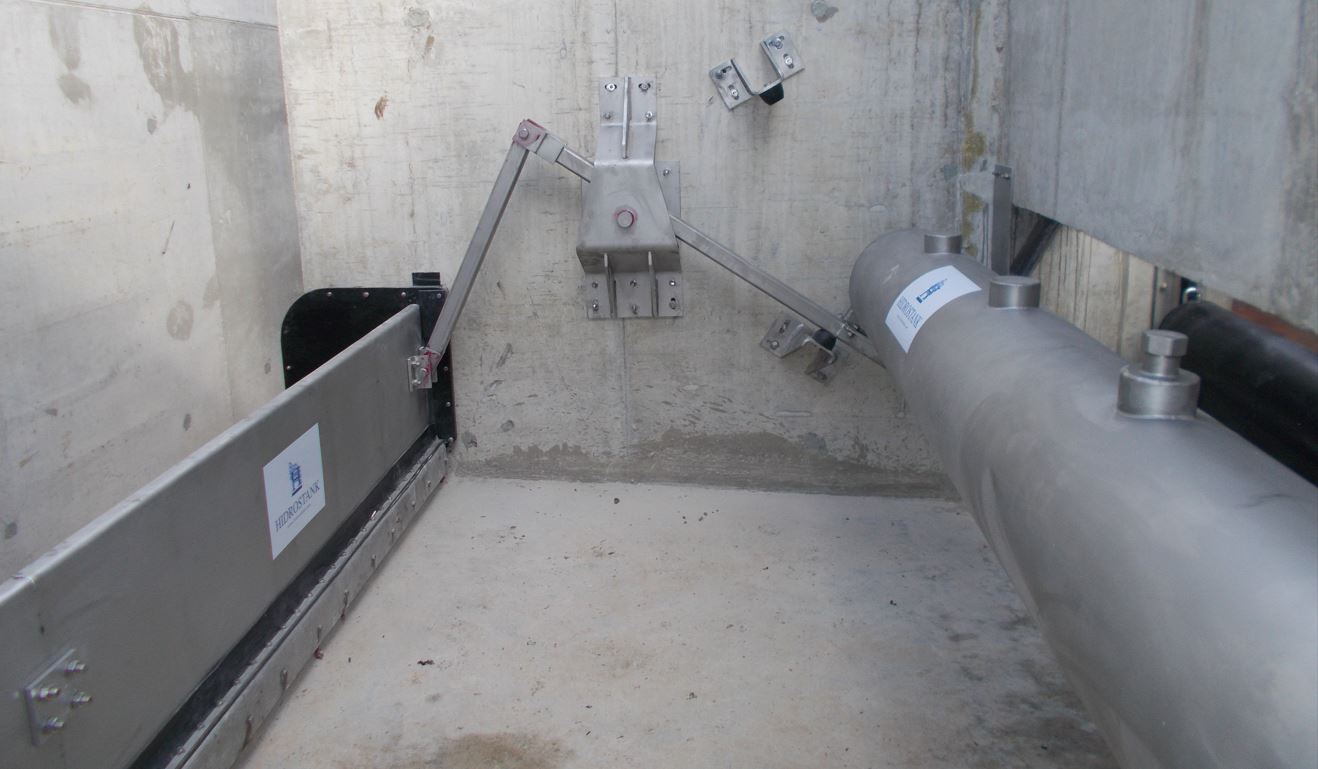

El Vertedero flexible consiste en un aliviadero flexible el cual bascula en función del caudal de alivio. Como resultado se obtiene una considerable disminución de la máxima lámina de agua en la red, manteniendo en todo momento el nivel de retención según diseño y reduciendo el riesgo de inundaciones y desbordes del sistema unitario.
1- En reposo, el vertedero flexible se encuentra a la cota del nivel de retención según
diseño
2- Al comenzar el evento de alivio, el aliviadero móvil se auto-nivela minimizando la máxima
lámina de agua
3- A medida que el caudal aumenta, el nivel del aliviadero móvil disminuye, manteniendo
constante la máxima lámina de agua, hasta llegar a su posición de diseño.
4- En alivios extremos, el aliviadero móvil se situará en su posición más baja, permitiendo
pasar el máximo caudal. El aumento de lámina de agua dependerá de las condiciones hidráulicas.
